一、鋁都明桿楔式單閘板閘閥概述

閘閥是最常用的截斷閥，主要用來接通或截斷管路中的介質，不適用于調節介質流量。該閥用于工業管道上，通過閘板的開啟和關閉，控制介質的流動和阻斷?？蓱糜谑?、化工、電力等各種工況的管路上，切斷或接通管路介質。適用介質：水、油品、蒸汽等。

二、明桿楔式單閘板閘閥技術特點

1、流體阻力小，閥體內部介質通道是直通的，介質流經閥門時不改變其流動方向，因而流動阻力較小；

2、雙向流通，閘閥流向兩個方向效果都一樣，安裝沒有進出口方向的要求，介質可以雙向流通，適用于流動方向可通改變的管路中。

3、啟閉省力 啟閉時閘板運動方向與介質方向相垂直。與截止閥相比，該閥比較省力；它在完全打開時，閥體通道內的介質流動阻力幾乎為0，所以閘閥的啟閉會非常省力，

4、密封良好，本閥為強制雙向密封，通過轉動手輪使閥桿帶動閘板上下移動，閘板密封面與閥座緊緊壓在一起達到良好的密封效果。

5、不適于調節或節流使用，只做開關使用。

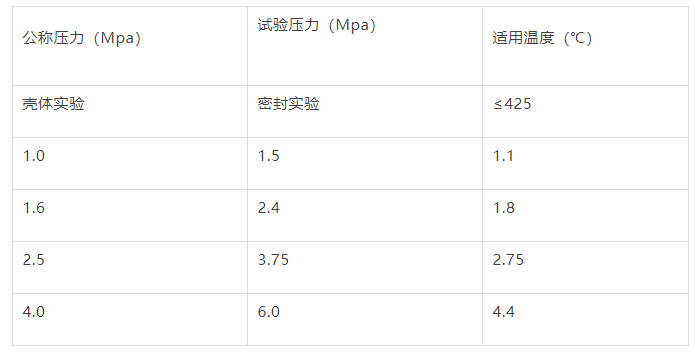

三、主要性能規范

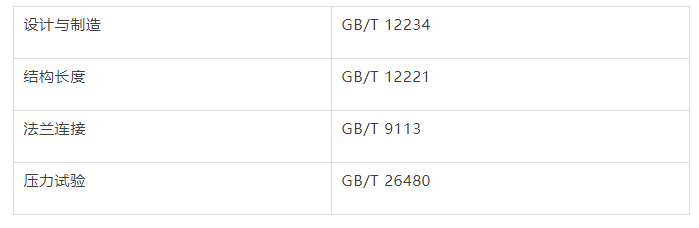

四、主要采用標準

五、結構簡圖

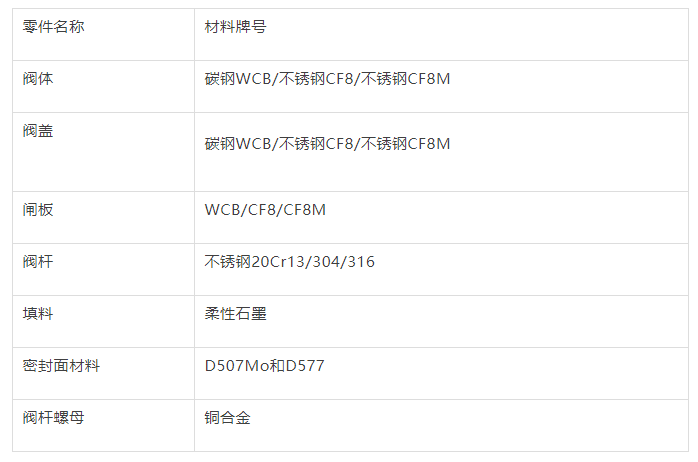

六、主要零件材料說明

編制：鋁都技術部趙振威

2020年8月12日
